Добрый день! Подскажите пожалуйста как правильно выполнить узел сопряжения стропильной системы включая мауэрлат к стене из керамзитобетонных блоков. По факту выполнены стены 1-го этажа поверх армопояс под деревянное перекрытие далее поднята стена на 2 метра. Блоки 390х190х190 М-75 F-50 пустотность 25%

Ответил: Проничев Владислав Юрьевич

Здравствуйте, Иван.
Также как и под перекрытие, под установку бруса мауэрлат устраивается монолитный армированный пояс, см. рисунок.

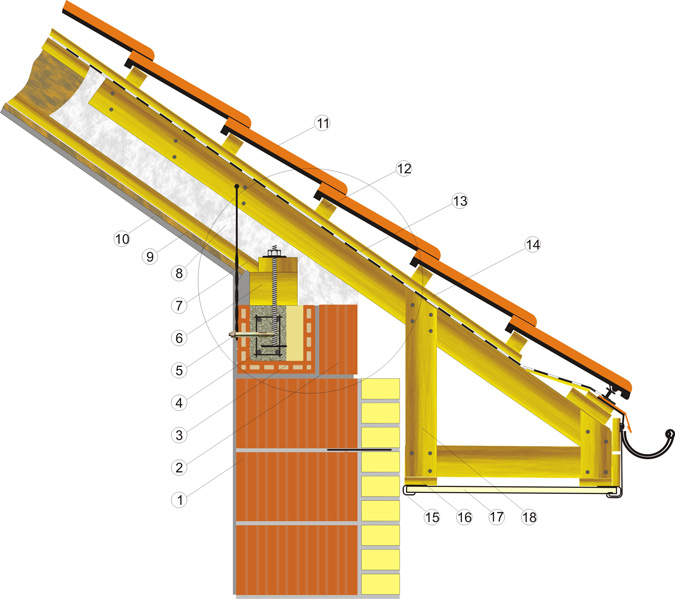

опора бруса мауэрлат на стену из керамических блоков.
  1. крупноформатный керамический поризованный блок Керакам СуперТермо
  2. керамический доборный блок 6,87 нф
  3. П-образный керамический блок опалубки армированного пояса
  4. армированный каркас из стеклопластиковой или стальной арматуры
  5. анкер
  6. брус мауэрлат
  7. стропило (клееная двутавровая балка)
  8. экологически чистая минераловатная теплоизоляция URSA PureOne
  9. подшивка потолка ГВЛ
  10. подшивка потолка ГКЛ
  11. цементно-песчаная черепица BRAAS
  12. брусок пошаговой обрешётки 50х50мм
  13. гидроизоляционная плёнка
  14. контр-рейка 25х50мм
  15. J-рейка
  16. доска карнизного короба
  17. софит подшивки карнизного свеса
  18. доска карнизного короба.
