проект 87-20 Какой керамоблок заложен в проекте размер и производитель.Живу в Перми если взять в расчет поротерм38 или 51 сколько штук их надо.

Ответил: Аганин Дмитрий

Проект дома 87-20 из керамического блока Кайман30 в стиле шале

Здравствуйте, Алексей.

В проектной документации на дом 87-20 заложен керамический блок Керакам Кайман30.

Стоимость керамического блока Кайман30 с доставкой в город Пермь - 95 рублей/шт.

Несомненно, можно построить этот дом и из 51-го блока Поротерм производства Винербергер.

Но если строить наш дом из блока Поротерм 51, надо понимать, что итоговые затраты окажутся существенно выше, при этом, несмотря на то, что стена окажется толще на 210мм, термическое сопротивление окажется более высоким при выборе теплоэффективного керамического блока Кайман30. Подробнее ниже.

Наша компания является прямым дистрибьютором завода СККМ, производящего самые теплоэффективные блоки России - Керакам Кайман30. Вы можете приобрести блоки Кайман30 через нашу компанию. При покупке блоков проект предоставляется бесплатно.
Выгоднее блок закупать именно сейчас, в ноябре самые низкие цены.
Если Вы не сможете принять блоки на объекте в ноябре, Вы можете воспользоваться предложением завода - бесплатное хранение выкупленной продукции до 1 июня 2018 года.

Обратите внимание:

тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков, в более современном блоке Кайман30, путь, который должно будет преодолеть тепло, длиннее;
обратите внимание на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у блока Поротерм 51, это тоже способствует сохранению тепла;
У блока Кайман30 марка прочности на сжатие ниже, чем у Поротерм 51, это связано с тем, что у Кайман30 выше поризация самой глины, и это тоже способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом марка прочности М75 позволяет использовать блок Кайман30 как самонесущий блок при строительстве зданий до 5-ти этажей;
ну и наконец, последнее, запатентованное ноу хау в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков, у Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома, в устаревшей модели керамического блока, образцом которого является Поротерм 51, тепло в замке утекает по прямой и толстой дорожке.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λ_а Вы сможете найти в конце документа.

Ниже я привожу теплотехнический расчёт для двух рассматриваемых конструкций внешних стен.

керамический блок 510мм

Теплоэффективный керамический блок Керакам Kaiman 30.jpg

Несмотря на то, что стена из блоков Кайман30 обеспечивает больший комфорт проживания в доме, чем стена из блоков Поротерм 51, итоговые затраты на строительство окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 вместо Поротерм 51 позволяет снизить затраты на 506 766 рублей.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Пермь, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м²*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Пермь.

ГСОП = (t_в - t_от)z_от,

где,
t_в- расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
t_от- средняя температура наружного воздуха, °С в холодный период, для г. Пермь значение -5,5 °С;
z_от - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Пермь значение 225 суток.

ГСОП = (20- (-5,50))*225 = 5 737,50 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

R^тр₀=а*ГСОП+b

где,
R^тр₀ - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

R^тр₀=0,00035*5 737,50+1,4 = 3,4081 м²*С/Вт

Формула расчета условного термического сопротивления рассматриваемой конструкции:

R₀= Σ δ_n/λ_n + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

R^r₀= R₀ х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что

мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).

Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления R^r₀ мы всё-таки будем использовать табличное значение 0,98.

R^r₀ должно быть больше или равно R₀^{требуемое}.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λ_а или λ_в принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

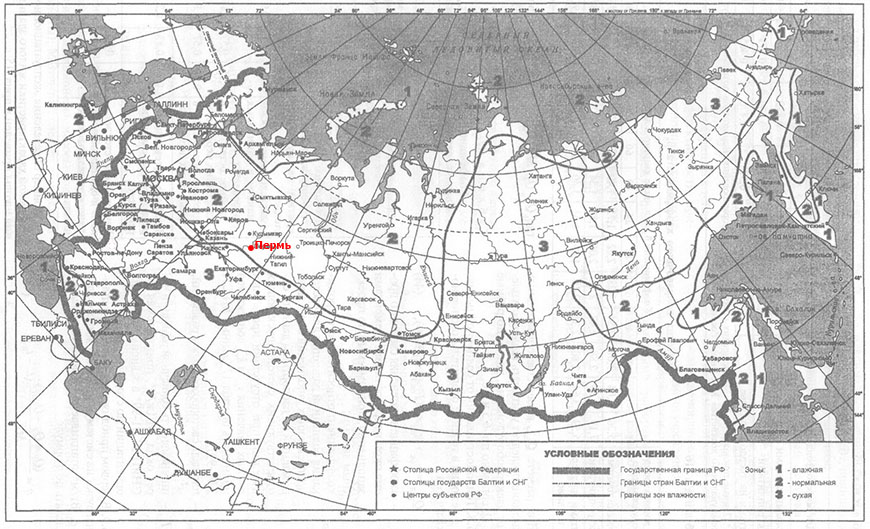

1-й шаг. Определим зону влажности региона застройки - г. Пермь используя Приложение В СНиП "Тепловая защита зданий".

Согласно таблице город Пермь находится в зоне 2 (нормальный климат). Принимаем значение 1 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой, со столбцом влажности для города Пермь, как было выяснено ранее - это значение нормальный.

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R₀) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λ_а.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Поротерм 51, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичём

кладка керамического блока СуперТермо30 с облицовочным кирпичём

Для варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока Поротерм 51 общая толщина стены без учёта штукатурного слоя 640мм (510мм керамический блок Поротерм 51 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Кайман30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С) или 510мм кладка стены с применением блока Поротерм 51 (коэффициент теплопроводности кладки в эксплуатационном состоянии А 0,147 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R₀ для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R_{0 Кайман30}=0,020/0,18+0,3/0,094+0,01/0,12+0,12/0,45+0,158=3,8106 м²*С/Вт

Конструкция внешней стены в которой использован блок Поротерм 51

R_{0 Поротерм 51}=0,020/0,18+0,51/0,147+0,01/0,12+0,12/0,45+0,158=4,0884 м²*С/Вт

Считаем приведённое термическое сопротивление R^r₀ рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R^r_{0 Кайман30}=3,8106 м²*С/Вт * 0,98 = 3,7343 м²*С/Вт

Конструкция внешней стены в которой использован блок Поротерм 51

R^r_{0 Поротерм 51}=4,0884 м²*С/Вт * 0,98 = 4,0066 м²*С/Вт

Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Пермь, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Пермь (3,4081 м²*С/Вт).

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 87-20. Для строительства этого дома в городе Пермь.

Исходные условия.

Общая площадь дома – 147,30 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 228 м2.

Периметр ленты фундамента под внешние стены – 44,00 погонных метра.

Рассмотрим версию проекта на железобетонном монолитном свайно-ростверковом фундаменте.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затрата на фундамент при выборе блока Поротерм 51, формирующего большую толщину стены - 510мм.

Сравнение затрат на строительство из керамического блока **Поротерм 51** и **Керакам Kaiman 30**
	Керамический блок конкурентов Поротерм 51 (510мм)	Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических блоков на 1м² кладки	1м² кладки - 18,0 блоков цена блока с доставкой в г.Пермь157 руб/шт 1м² = 18,0 х 157 = 2 826,00 руб/м²	1м² кладки - 17,1 блоков цена блока с доставкой в г.Пермь 95 руб/шт 1м² = 17,1 х 95 = 1 624,50 руб/м²
Стоимость раствора на 1м² кладки	405 руб/м²	240 руб/м²
Стоимость работ на 1 м² кладки	1м³ кладки - 2 500 рублей 1м² кладки = 2 500 х 0,51 = 1 275 руб/м²	1м³ кладки - 2 500 рублей 1м² кладки = 2 500 х 0,3 = 750 руб/м²
Дополнительные расходы на фундаментные работы	увеличение толщины ленты фундамента - 0,21м высота ленты ростверка фундамента - 0,5 метра периметр фундамента - 44 пог.метра дополнительное кол-во м³ бетона 0,21 х 0,5 х 44 = 4,62 м³ стоимость бетона В22,5 - 4 200 руб/м³стоимость фундам. работ - 5 000 руб/м³дополнительные расходы на фундамент 4,62 х (4 200 + 5 000) = 42 504 рубля	-
Стоимость проекта дома	базовая стоимость проекта - 30 000 рублей	проект дома бесплатно
Итого:	площадь внешних стен за вычетом оконных и дверных проёмов - 228 м²затраты на материалы стен и работы 228 х (2 826 + 405 + 1 275) = 1 027 368 рублей доп. затраты на фундамент - 42 504 рублей затраты на проект дома - 30 000 рублей итого 1 027 368 + 42 504 + 30 000 = 1 099 872 рубля	площадь внешних стен за вычетом оконных и дверных проёмов - 228 м²затраты на материалы стен и работы 228 х (1 624,50 + 240 + 750) = 596 106 рублей итого 596 106 рублей

Итого, выбор в пользу керамических блоков Керакам Kaiman 30, вместо Поротерм 51, при строительстве в городе Пермь дома по проекту 87-20, позволит снизить затраты на строительство на 503 766 рублей!

При этом необходимо понимать:

Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.

Несмотря на то, что термическое сопротивление внешней стены, построенной с применением керамических блоков Поротерм 51 выше, чем при использовании керамического блока Керакам Kaiman 30, требуемое СНиПом норматив по этому показателю превышен на 9% при реализации стеновой конструкции из Керакам Кaiman 30;
Через один и тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.

Общая информация о керамическом блоке Керакам Kaiman 30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.
