Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).
Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Екатеринбург.
ГСОП = (tв - tот)zот,
где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Екатеринбург значение -5,4 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Екатеринбург значение 221 сутки.
ГСОП = (20- (-5,4))*221 = 5 613,4 °С*сут.
Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)
Rтр0=а*ГСОП+b
где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4
Rтр0=0,00035*5 613,4+1,4 = 3,3647 м2*С/Вт
Формула расчета условного термического сопротивления рассматриваемой конструкции:
R0= Σ δn/λn + 0,158
где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.
Формула для расчёта приведённого термического сопротивления.
Rr0= R0 х r
где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)
Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.
При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
- мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
- в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
- откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.
Rr0 должно быть больше или равно R0требуемое.
Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.
Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.
1-й шаг. Определим зону влажности региона застройки - г. Екатеринбург используя Приложение В СНиП "Тепловая защита зданий".
|
|
Согласно таблице город Екатеринбург находится в зоне 3 (сухой климат). Принимаем значение 3 - сухой климат.
2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.
При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.
|
|
Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.
3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.
Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой, со столбцом влажности для города Екатеринбург, как было выяснено ранее - это значение сухой.
|
|
Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.
Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.
|
Керамический блок Керакам Kaiman30 толщина стены 300мм. Отделка фасада - декоративная штукатурка.
Общая толщина стены без учёта штукатурного слоя 300мм (2 мм декоративная штукатурка + выравнивающая облегченная цементная штукатурка 15мм + 300мм керамический блок Керакам Kaiman 30 + 20мм выравнивающая облегченная штукатурка).
1 слой – 2мм декоративная штукатурка (коэффициент теплопроводности 0,84 Вт/м*С).
2 слой – 15мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
3 слой – 300мм кладка стены с применением блока Керакам Kaiman30 (коэффициент теплопроводности кладки в эксплуатационном состоянии А 0,094 Вт/м*С).
4 слой - 20мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С)
|
Кладка с использованием керамического двойного щелевого кирпича, толщина несущей стены 380мм и слоем теплоизоляции 100мм, нанесённого по технологии "мокрого фасада". Отделка фасада - декоративная штукатурка.
Общая толщина стены без учёта штукатурного слоя составит 480мм (380мм кладка из керамического двойного щелевого кирпича + 100мм слой теплоизоляции + 5мм слой армирующей шпаклёвки + 2 мм декоративная штукатурка).

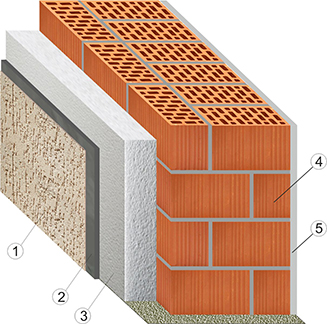

Система скреплённой теплоизоляции с применением керамического двойного щелевого кирпича и 100мм фасадной теплоизоляции.
1 слой (поз. 5) – 5мм армирующая шпаклёвка (коэффициент теплопроводности 0,84 Вт/м*С).
2 слой (поз. 3) - 100мм слой теплоизоляции (коэффициент теплопроводности 0,045 Вт/м*С).
3 слой (поз. 2) – 380 мм кладка стены из керамического двойного щелевого кирпича(коэффициент теплопроводности кладки в эксплуатационном состоянии А 0,360 Вт/м*С).
4 слой (поз. 1) – 20мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
|
Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.
Конструкция внешней стены, в которой использован блок Керакам Kaiman 30
R0 Кайман30=0,0020/0,84+0,020/0,18+0,300/0,094+0,02/0,18+0,158 = 3,5741 м2*С/Вт
Конструкция внешней стены, в которой использован керамический двойной щелевой кирпич и 100мм фасадной теплоизоляции
R0 керамический двойной щелевой кирпич и 100мм фасадной теплоизоляции=0,005/0,84+0,1/0,045+0,380/0,360+0,020/0,18+0,158 = 3,5528 м2*С/Вт
Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.
Конструкция внешней стены, в которой использован блок Керакам Kaiman 30
Rr0 Кайман30=3,5741 м2*С/Вт * 0,98 = 3,5026 м2*С/Вт
Конструкция внешней стены, в которой использован керамический двойной щелевой кирпич и 100мм фасадной теплоизоляции
Rr0 керамический двойной щелевой кирпич и 100мм фасадной теплоизоляции=3,5528 м2*С/Вт * 0,98 = 3,4818 м2*С/Вт
Приведённое термическое сопротивление рассматриваемых конструкций внешней стены выше требуемого термического сопротивления для города Екатеринбург (3,3647 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Екатеринбург.
Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов.
Исходные условия.
Общая площадь дома – 228,20 м2.
Площадь внешних стен за вычетом оконных и дверных проёмов, а также площадь стены между гаражом и жилой зоной – 305 м2.
Периметр ленты фундамента под внешние стены, а также стены, между жилой зоной и гаражом – 58 погонных метров.
Фундамент - железобетонный монолитный ленточный.
Отделка фасада - декоративная штукатурка.
|
|
Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов и технологий.
Сравнение затрат на строительство керамических блоков Керакам Kaiman30 и из керамического двойного щелевого кирпича с утеплителем 100мм, по технологии "мокрого фасада"
|
Керамический двойной щелевой кирпич (380мм)
|
Керамический блок Керакам Kaiman 30 (300мм)
|
Стоимость газоблока/керамического блока
на 1м2 кладки
|
1м2 кладки - 78 штук кирпича
цена кирпича с доставкой 20 рублей
1м2 = 20 х 78 = 1 560,00 руб/м2
|
1м2 кладки - 17,1 штук блоков
цена блока с доставкой 114 руб/шт
1м2 = 17,1 х 114 = 1 950,00 руб/м2
|
Стоимость раствора
на 1м2 кладки
|
кладка на обычный кладочный раствор
шов 12мм
615 руб/м2
|
при кладке на тёплый раствор 12мм
240 руб/м2
|
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки
|
-
|
используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
|
Стоимость материалов
для армирования кладки
на 1м2 кладки
|
Стоимость базальтопластиковой сетки
150 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 86,93 м2 базальтопластиковой сетки.
Стоимость работ по укладке сетки
для армирования 50 рублей/м2.
Стоимость армирования кладки на
один квадратный метр:
((150 рублей/м2 + 50 рублей/м2) х 86,93 м2) / 305 м2 = 57 рублей/м2
|
Стоимость базальтопластиковой сетки
150 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 86,93 м2 базальтопластиковой сетки.
Стоимость работ по укладке сетки
для армирования 50 рублей/м2.
Стоимость армирования кладки на
один квадратный метр:
((150 рублей/м2 + 50 рублей/м2) х 86,93 м2) / 305 м2 = 57 рублей/м2
|
Стоимость работ по
кладке 1 м2 внешней стены.
|
Стоимость кладки - 3 200 руб/м3
Стоимость кладки 1 м2
3 200 руб/м3 х 0,38 метра = 1 216 руб/м2
|
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 метра = 750 руб/м2
|
Стоимость теплоизоляции
на 1м2 кладки
|
Стоимость минераловатного утеплителя ФасадБатс - 6 200 рублей/м3.
Толщина слоя 100мм (0,1 метр).
Стоимость утеплителя на
один квадратный метр:
6 200 рублей/м3 х 0,1 = 620 рублей/м2.
|
-
|
Стоимость клея для монтажа теплоизоляции.
|
Монтажный клей Глимс-КФ - 650 рублей/мешок 25 кг.
Расход на 1 м2 - 10 кг.
Стоимость клея на
один квадратный метр:
(650 рублей/мешок / 25) х 10 = 260 рублей/м2.
|
-
|
Стоимость механического крепежа теплоизоляции
на 1м2 кладки
|
Стоимость крепежа - 7,70 руб/шт.
Расход на 1м2 - 6шт.
Стоимость крепежа на
один квадратный метр:
7,70 руб/шт х 6 = 46,20 рублей/м2.
|
-
|
Стоимость армирующей шпаклёвки на 1м2 кладки
|
Армирующая шпаклёвка Глимс-StyroПрайм - 620 рублей/мешок 20 кг.
Расход на 1 м2 - 8,0 кг.
Стоимость шпаклёвки на
один квадратный метр:
(620 рублей/мешок / 20) х 8,0 = 248 рублей/м2.
|
-
|
Фасадная армирующая сетка
на 1м2 кладки
|
Стоимость армирующей фасадной сетки - 1 600 рублей/рулон.
Стоимость сетки на
один квадратный метр:
(1 600 рублей/рулон / 50) х 1,1 = 35,20 рублей/м2.
|
-
|
Углозащитный и цокольный профиль.
|
Общая сумма 21 045 рублей.
Стоимость профилей на
один квадратный метр:
21 045 рублей / 305 м2 = 69,00 рублей/м2.
|
-
|
Стоимость грунтовочного слоя.
|
Акриловая грунтовка глубокого проникновения Глимс-Грунт - 590 рублей/ведро 10 кг.
Расход на 1 м2 - 0,200 кг.
Стоимость клея на
один квадратный метр:
(590 рублей/мешок / 10) х 0,2 = 11,80 рублей/м2.
|
Акриловая грунтовка глубокого проникновения Глимс-Грунт - 590 рублей/ведро 10 кг.
Расход на 1 м2 - 0,200 кг.
Стоимость клея на
один квадратный метр:
(590 рублей/мешок / 10) х 0,2 = 11,80 рублей/м2.
|
Стоимость выравнивающей облегченной штукатурки с перлитом
|
-
|
Готовая цементная штукатурка с перлитом Перфекта ФронтПроЛайт - 252 рублей/мешок 30 кг.
Расход на 1 м2 - 16,5 кг/м2/15мм
Стоимость штукатурки на
один квадратный метр:
(252 рубля/мешок / 16,5) = 138,6 рублей/м2.
|
Стоимость работ по нанесению выравнивающей облегченной штукатурки
|
-
|
Стоимость работ = 500 руб/м2
|
Стоимость работ по
монтажу материалов на 1 м2 по технологии
скреплённой теплоизоляции.
|
Стоимость работ = 1 000 руб/м2
|
-
|
Стоимость декоративной штукатурки
|
Готовая цветная штукатурка Тerraco XL на силиконовой основе- 3000 рублей/ведро 25 кг.
Расход на 1 м2 - 2 кг.
Стоимость штукатурки на
один квадратный метр:
(3000 рублей/ведро / 25) х 2 = 240,0 рублей/м2.
|
Готовая цветная штукатурка Тerraco XL на силиконовой основе- 3000 рублей/ведро 25 кг.
Расход на 1 м2 - 2 кг.
Стоимость штукатурки на
один квадратный метр:
(3000 рублей/ведро / 25) х 2 = 240,0 рублей/м2.
|
Стоимость работ по нанесению силиконовой штукатурки Terraco ХL(Короед)
|
Стоимость работ = 500 руб/м2
|
Стоимость работ = 500 руб/м2
|
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
кирпича на 8см больше
|
Разница в толщине внешней стены
0,08 метра.
Соответственно на эту же величину
увеличивается толщина стены
фундамента.
Высота стены фундамента - 1,9 метра.
Периметр фундамента под внешние
стены 58 пог. метров
Дополнительное кол-во м3 бетона
0,08 х 1,9 х 58 = 8,82 м3
Стоимость бетона В22,5 - 4 500 руб/м3
Стоимость фундам. работ - 8 000 руб/м3
Дополнительные расходы на фундамент
8,82 х (4 500 + 8 000) = 110 250 рублей
|
-
|
Стоимость проекта дома
|
76 000 рублей
|
проект бесплатно
|
Итого:
|
площадь внешних стен за вычетом
оконных и дверных проёмов - 305 м2
затраты на материалы стен и работы
305 х (1 560 + 615 + 57 + 1 216+ 620 +260 + 46,2 + 248 + 35,20 + 69 + 11,8 + 1 000 + 240 + 500) = 1 975 851 рубль
доп. затраты на фундамент - 110 250 рублей
затраты на проект дома - 76 000 рублей
итого
1 250 988 + 110 250+ 76 000 =
2 162 101 рубль
|
площадь внешних стен за вычетом
оконных и дверных проёмов - 305 м2
затраты на материалы стен и работы
305 х (1950 + 240 + 33 + 57 + 750 +11,8 + 138,6 + 500 + 240 + 500) =
1 348 222 рубля
итого
1 348 222 рубля
|
Итого, выбор в пользу керамических блоков Керакам Kaiman 30, при строительстве в городе Екатеринбург дома по проекту 97-42, позволит снизить затраты на строительство на 813 879 рублей!
Кроме существенной экономии средств, к плюсам выбора более современного продукта Керакам Kaiman30 также можно отнести:
- Гарантированное превышение требований СНиП "Тепловая защита зданий" для внешних стен.
- Увеличение освещённости помещений при одинаковых размерах оконных проёмов, за счёт уменьшения величины откосов на 8см.
- И самое главное - отсутствие в конструкции слабого звена - утеплителя!
Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
|
|
