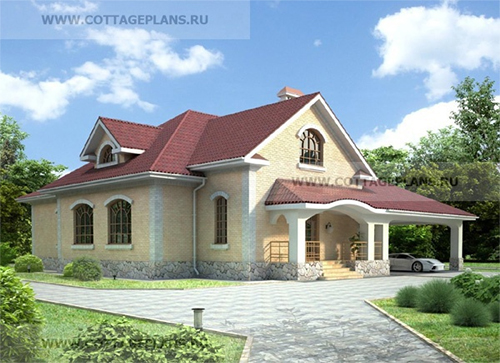

Добрый день! Понравился проект дома 34-66, но потребуется доработка. Нужна консультация по вопросу выбора материала и технологии возведения внешних стен дома. Рассматриваю варианты: - газобетонный блок 300мм плюс утеплитель 50мм, вентзазор и лицевая кладка; - керамический блок Кайман30 с облицовкой кирпичом (если я правильно понял, при строительстве в Московской области, утеплитель в этом случае не требуется). Как будут различаться затраты на строительство? Какая стена будет иметь лучшие показатели по теплосбережению?
Ниже привожу сравнение основных характеристик, рассматриваемых Вами материалов, а также особенности монтажа.
Привожу теплотехнический расчёт рассматриваемых Вами конструкций, выполненный по методике СНиП "Тепловая защита зданий".
И в довершение выполняю сравнительный расчёт затрат на строительство при выборе газосиликатных блоков D500 или керамических блоков Kaiman30.
Забегая вперёд сообщаю, что выбор в пользу строительства дома из керамического блока Kaiman 30, по всем характеристикам превосходящего газосиликатный блок D500, приведёт не к увеличению затрат, а напротив, к их уменьшению на 170 588 рублей.
Сравним рассматриваемые материалы газосиликатные блоки D500 (500кг/м3) и керамические блоки Керакам Kaiman30 по характеристикам.
1. Прочность.
Прочность стеновых материалов определяется предельным давлением распределённой нагрузки на испытуемый образец и характеризуется количеством килограмм сил (кгс) приложенных к одному квадратному сантиметру поверхности материала.
Так керамический блок Kaiman30 имеет марку прочности М75, это означает, что один квадратный сантиметр способен выдерживать нагрузку равную 75 кг.
Значение марки прочности газосиликатного блока с плотностью 500 кг/м3, у разных производителей, колеблется в пределах от М35 до М50. Как следствие, согласно инструкции производителей газосиликатных блоков каждый третий ряд кладки следует армировать, как показано на фото ниже.
Кладка из керамических блоков Kaiman 30 армируется только по углам здания, на метр в каждую сторону. Для армирования используется базальтопластиковая сетка, закладываемая в кладочный шов. Трудоёмкое штробление и последующее укрытие арматуры в штробе клеем не требуется.
Кладочный раствор при монтаже керамических блоков наносится только по горизонтальному шву кладки. Каменщик наносит раствор сразу на полтора-два метра кладки и заводит каждый следующий блок по пазо-гребню. Кладка ведётся очень быстро.
При монтаже газосиликатных блоков раствор необходимо наносить и на боковую поверхность блоков. Очевидно, что скорость и трудоёмкость кладки при таком способе монтажа только увеличится.
Также для профессиональных каменщиков не является сложностью пиление керамических блоков. Для этой цели используется сабельная пила, с помощью этой же пилы распиливаются и газосиликатные блоки. В каждом ряду стены требуется запиливать всего один блок.
2. Способность рассматриваемых конструкций сопротивляться теплопередаче, т.е. зимой удерживать тепло в доме, летом прохладу.
Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий". А также экономическое обоснование применения керамического блока Kaiman 30 при сравнение затрат на строительство рассматриваемого дома из газосиликатных блоков.
Вы не указали точное место строительство, теплотехнический расчёт будет подготовлен, для города Чехов.
Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Чехов, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.
Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).
Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Чехов.
ГСОП = (tв - tот)zот,
где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Чехов значение -3,0 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Чехов значение 218 суток.
ГСОП = (20- (-3,0))*218 = 5 014,0 °С*сут.Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)
Rтр0=а*ГСОП+b
где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4
Формула расчета условного термического сопротивления рассматриваемой конструкции:
R0= Σ δn/λn + 0,158
где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.
Rr0= R0 х r
где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)
Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.
При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
- мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
- в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
- откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Rr0 должно быть больше или равно R0требуемое.
Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.
Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.
1-й шаг. Определим зону влажности региона застройки - г. Чехов используя Приложение В СНиП "Тепловая защита зданий". |
|
Согласно таблице город Чехов находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат. 2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.
При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%. |
|
Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой. 3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации. Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой, со столбцом влажности для города Чехов, как было выяснено ранее - это значение нормальный. |
Резюме.
Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Kaiman 30. |
Рассмотрим кладку внешней стены, с применением керамических блоков Kaiman 30 и газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом. Для варианта использования керамического блока Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Kaiman30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка). 1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С). 2 слой (поз.2) – 300мм кладка стены с применением блока Kaiman 30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С). 3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока Kaiman 30 и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С). 4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С. поз. 3 - тёплый кладочный раствор поз. 6 - цветной кладочный раствор. |
Рассмотрим кладку внешней стены, с применением газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом. Для варианта использования газосиликатного блока D500 общая толщина стены без учёта штукатурного слоя 510мм (300мм газосиликатный блок D500 + 50мм минераловатный утеплитель + 40мм вентиляционный зазор + 120мм лицевая кладка). 1 слой – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С). 2 слой (поз.4) – 300мм кладка стены с применением газосиликатного блока D500 (коэффициент теплопроводности кладки в эксплуатационном состояние 0,126 Вт/м*С). Обращаем внимание! Значение теплопроводности производитель приводит при значение влажности ω, 4%. Тогда как в главном и единственном в России документе, регламентирующем методику расчёта теплотехнических показателей конструкций СНиП "Тепловая защита зданий" в Приложение Т, таблица №1 значение влажности газо, пенобетонов на цементном вяжущем для эксплуатации А - 8%, для эксплуатации Б -12%. Совершенно очевидно, что при увеличение влажности ухудшится показатель теплопроводности, его примерное значение в эксплуатационном состояние А составит 0,160 Вт/м*С. 3 слой (поз 3) - 50мм минераловатный утеплитель (коэффициент теплопроводности кладки в эксплуатационном состояние 0,045 Вт/м*С). 4 слой (поз.1)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С. * – слой кладки облицовочного кирпича в расчёте термического сопротивления конструкции не учитывается, т.к. по технологии кладки стены с утеплителем, лицевая кладка ведётся с устройством вентиляционного зазора, и обеспечением в нём свободной циркуляции воздуха. Это обязательное условие для обеспечения нормативной влажности конструкции, и в первую очередь, утеплителя. |
Конструкция внешней стены в которой использован блок Kaiman 30
R0 Кайман30=0,020/0,18+0,300/0,094+0,01/0,12+0,12/0,45+0,158 = 3,8106 м2*С/Вт
Конструкция внешней стены в которой использован газосиликатный блок D500
R0 D500=0,020/0,18+0,300/0,126+0,05/0,045+0,158 = 3,7612 м2*С/Вт
расчёт произведён с использованием коэффициента теплопроводности, представленном заводом при 4% влажности, что противоречит справочным значениям "СНиП Тепловая защита зданий"
Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.
Конструкция внешней стены в которой использован блок Kaiman30
Rr0 Кайман30=3,8106 м2*С/Вт * 0,98 = 3,7344 м2*С/Вт
Конструкция внешней стены в которой использован газосиликатный блок D500
Rr0 D500=3,7612 м2*С/Вт * 0,98 = 3,6860 м2*С/Вт
Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Чехов, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Чехов (3,1549 м2*С/Вт).
Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе конструкции с применением газосиликатного блока и утеплителя общая толщина стены составит 510мм, это на 80мм больше, чем если строить дом с применением керамических блоков Кайман30, на эту же величину увеличится толщина стены фундамента.
Итого, выбор в пользу применения более качественного стенового материала - керамических блоков Kaiman30, при строительстве в городе Чехов дома по проекту 34-66, не увеличит, а напротив, даже позволит снизить затраты на строительство на 170 588 рублей. При этом, необходимо понимать, что мы сравниваем не сравнимое:
Общую информацию о керамическом блоке Kaiman 30 смотрите в статье Лучшие проекты домов из самого теплоэффективного керамического блока Kaiman 30. |
